Joint torique injecteur : diesel ou essence, quelle matière ?

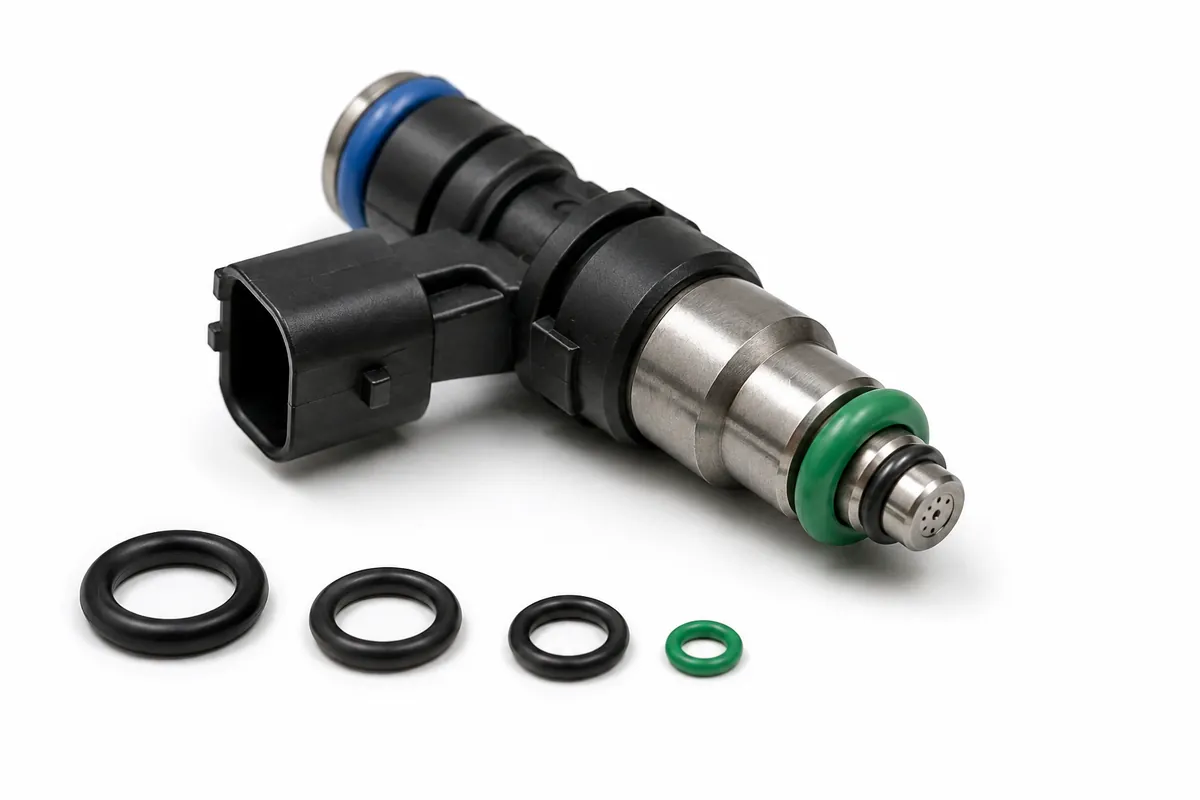

Le joint torique d’injecteur assure l’étanchéité entre le corps de l’injecteur et son logement dans la culasse, ainsi que sur les raccords du circuit de carburant. Soumis en permanence à la chaleur du moteur et au contact du carburant, il perd son élasticité avec le temps : il durcit, se déforme et finit par laisser passer du carburant ou de l’air.

Deux questions se posent au moment de le remplacer : quelle matière choisir, et quelle dimension commander. La référence d’origine, elle, est rarement le bon point de départ.

Pourquoi la référence est difficile à retrouver

Un joint d’injecteur n’a presque jamais de référence lisible sur la pièce. Elle dépend du moteur, de l’année et du fournisseur d’origine, et les catalogues constructeurs renvoient le plus souvent à un kit complet plutôt qu’au joint seul. Chercher « le » numéro de référence fait perdre du temps pour un résultat incertain.

La méthode fiable est de mesurer le joint usagé au pied à coulisse : diamètre intérieur et diamètre de tore (l’épaisseur du cordon). Ces deux dimensions suffisent à commander le bon joint, indépendamment de la marque du véhicule.

Diesel ou essence : la matière change

Le NBR (nitrile) est la matière standard. En service continu, il tient de −30 à +100 °C : cela convient à un injecteur diesel sur les portées qui restent sous cette température.

Au-delà de 100 °C, ou au contact d’essence, le NBR atteint ses limites : l’essence et les carburants E10/E85 le font gonfler, et une température prolongée supérieure à 100 °C le durcit puis le fissure. Le FKM (Viton) prend alors le relais : il résiste en continu jusqu’à environ 200 °C et supporte bien mieux les hydrocarbures. Pour aller plus loin sur ce choix, voir notre guide des matières.

• Injecteur diesel → NBR, disponible au catalogue. Il résiste au gasoil et supporte la chaleur des portées d’injecteur, inférieure à 100 °C.
• Injecteur essence → FKM (Viton), en approvisionnement à la demande. L’essence et les carburants E10/E85 font gonfler le NBR, quelle que soit la température.

Mesurer et commander la bonne dimension

Une fois le joint déposé, mesurez le diamètre intérieur (bord intérieur à bord intérieur) et le diamètre de tore (épaisseur du cordon). Ces deux valeurs déterminent le joint à commander. Sur MrJointTorique.fr, le catalogue est organisé par diamètre de tore : vous partez directement de votre mesure d’épaisseur pour trouver la dimension correspondante. Notre guide de mesure détaille la méthode.

Exemples de moteurs concernés

Le remplacement des joints d’injecteur revient souvent sur des moteurs diesel très répandus comme le 1.6 HDi (PSA) ou le 1.6 TDi (groupe VW), ainsi que sur beaucoup de blocs essence à injection directe. Sur chacun, la démarche reste la même : les dimensions varient d’un moteur à l’autre, et le plus fiable est de mesurer le joint déposé plutôt que de chercher une référence d’origine. Le remplacement de ces joints fait partie de l’entretien courant d’un joint torique sur une voiture.

Remplacer le joint

Déposez l’injecteur, retirez l’ancien joint et nettoyez la portée pour enlever tout dépôt. Placez le joint neuf sans le vriller ni l’étirer, en le lubrifiant légèrement avec un produit compatible avec le carburant concerné. Un joint mal positionné ou pincé refuit rapidement.

En résumé

Pour un joint torique d’injecteur, ne cherchez pas la référence d’origine : mesurez le diamètre intérieur et le diamètre de tore, puis choisissez la matière selon l’usage — NBR pour un diesel, FKM (Viton) pour l’essence. Le catalogue MrJointTorique.fr couvre les dimensions courantes en NBR ; le Viton se commande sur devis.

Article rédigé par Sébastien
Ingénieur matériaux, spécialiste des joints en caoutchouc depuis 21 ans.
