Joint torique carré : ça existe vraiment ? (square ring, X-ring)
« Joint torique carré » est une expression courante, mais techniquement contradictoire : un joint torique est par définition de section ronde (le mot « torique » vient de « tore »). Ce terme recouvre en réalité l’une de ces deux choses : soit l’anneau carré (square ring), un vrai profil à section carrée, soit tout simplement un joint torique rond classique mal identifié. Voici comment s’y retrouver.
Qu’est-ce qu’un anneau carré (square ring) ?
L’anneau carré se caractérise, comme le joint torique rond, par deux dimensions : le diamètre intérieur et l’épaisseur. La différence est dans la forme de cette épaisseur : sur le joint torique, c’est le diamètre du boudin de caoutchouc, en section ronde ; sur l’anneau carré, c’est une section carrée, largeur et hauteur égales. Dans la plupart des applications statiques, il assure une étanchéité aussi bonne, voire meilleure, qu’un joint torique rond sous forte pression.
Il est produit dans les mêmes matières que le joint torique classique : NBR, Viton/FKM, EPDM, etc.
Pourquoi il a largement disparu du marché
L’anneau carré a été largement remplacé par le Quad-Ring (aussi appelé X-Ring ou Q-Ring) depuis son invention. Ce profil à quatre lèvres reprend l’idée de la section non circulaire, mais réduit le frottement par rapport au carré et apporte en plus une résistance à la torsion en spirale — un défaut fréquent des joints ronds en montage dynamique. Certains fabricants proposent encore l’anneau carré au catalogue, mais sa production reste minoritaire et nécessite souvent des commandes spécifiques.
Joint rond, carré ou Quad-Ring : lequel choisir ?
La décision se fait avant tout sur un critère : votre pièce bouge-t-elle ou reste-t-elle fixe ? Notre guide comment choisir un joint torique détaille les autres critères (matière, dureté, environnement) une fois la forme déterminée.
- Application statique standard (raccord vissé, bride, couvercle) : le joint torique rond reste le choix par défaut — polyvalent, standardisé, le moins cher.
- Application statique exigeante (forte pression, résistance au roulement dans une gorge radiale ou axiale) : l’anneau carré est une amélioration ciblée par rapport au rond.
- Application dynamique (pièce en mouvement, piston, tige, arbre tournant) : le rond classique reste le plus utilisé, mais il peut se tordre en spirale sur les longues courses — c’est ce défaut précis que corrige le Quad-Ring, vu plus haut.
En résumé : le carré n’est pas la solution dynamique — c’est l’inverse. C’est une option statique haut de gamme, tandis que le Quad-Ring corrige un défaut ponctuel du rond en dynamique, sans le remplacer systématiquement.
À ne pas confondre avec le joint plat
Le joint plat est un produit différent, qu’il soit moulé en caoutchouc (NBR, EPDM) ou découpé dans une feuille (fibre vulcanisée, PTFE, graphite pour les usages haute température) : ce n’est pas un anneau logé dans une gorge, mais une pièce plane insérée entre deux surfaces fixes — un raccord vissé, un couvercle de cuve, une bride, par exemple. Il n’a rien à voir avec l’anneau carré : ni la forme (disque plein, pas un anneau creux), ni le principe d’étanchéité (écrasement entre deux plans, pas compression dans une gorge). Notre article joint torique ou joint plat détaille cette comparaison.
Le joint torique rond reste la référence
Pour la très grande majorité des usages — robinetterie, pompes, raccords, automobile — le joint torique rond classique reste la solution standard, la plus disponible et la moins chère, en statique comme en dynamique. C’est aussi la seule forme que nous proposons au catalogue, en NBR 70 à l’unité : l’anneau carré et le Quad-Ring sont des produits de niche, disponibles sur demande auprès de fabricants spécialisés.

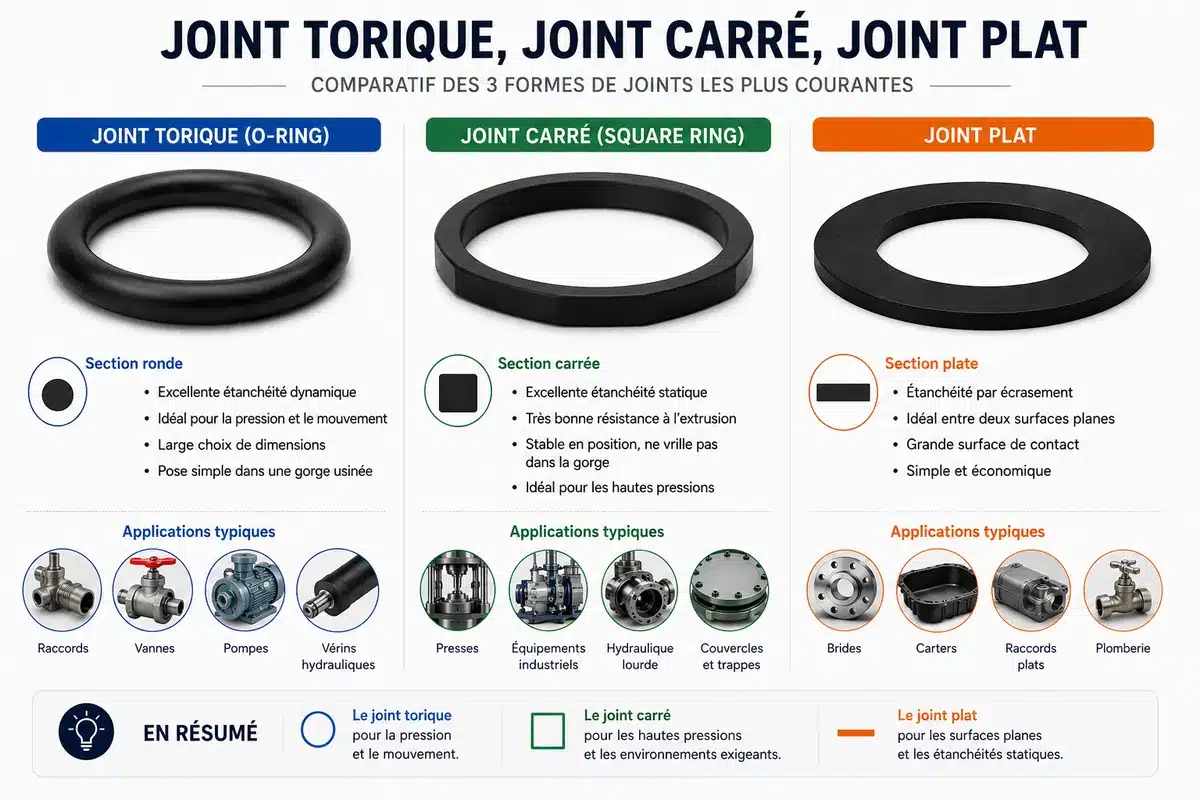

Comparatif rapide
| Profil | Forme | Usage type | Disponibilité |
|---|---|---|---|
| Joint torique (O-ring) | Anneau, section ronde | Statique et dynamique, tous usages | Standard, très répandu |
| Anneau carré (square ring) | Anneau, section carrée | Statique exigeant, remplacement direct du torique | Niche, en déclin |
| Quad-Ring (X-Ring) | Anneau, 4 lèvres | Dynamique exigeant, corrige la torsion en spirale du rond | Niche |
| Joint plat | Disque plein, sans gorge | Statique, entre deux surfaces fixes | Très répandu |
Vous cherchiez un joint torique classique ? Consultez notre catalogue NBR70 par diamètre. Pour un anneau carré, un Quad-Ring ou une matière spécifique, consultez notre page fabrication sur mesure.
Pour aller plus loin : notre guide qu’est-ce qu’un joint torique, ou notre article sur le joint rond, en anneau ou en corde pour une autre confusion de forme fréquente.
Article rédigé par Sébastien
Ingénieur matériaux, spécialiste des joints en caoutchouc depuis 21 ans.
