Comparatif à l'achat des matières pour joint torique

Vérifiez les propriétés principales de chacune de ces matières en un clin d’œil :

Dimensions et spécifications d’un joint torique sur notre boutique

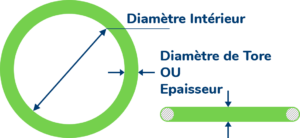

Pour un joint torique, il y a deux diamètres essentiels à comprendre : le diamètre intérieur et le diamètre de tore:

• Le diamètre intérieur, c’est la distance entre les bords intérieurs opposés de l’anneau du joint torique.
• Le diamètre de tore fait quant à lui référence à l’épaisseur ou section du o-ring, et donc à la largeur de l’anneau lui-même.

Les dimensions des joints toriques suivent des standards spécifiques pour garantir une parfaite adaptation aux besoins d’étanchéité dans diverses applications. Ces standards incluent les critères de dimensions et de tolérances. Parmi les normes les plus couramment utilisées, on retrouve celle suivant le système métrique, ISO 3601 qui offre un grand nombre de références et celle du système impérial, AS568 utilisé pour les systèmes hydrauliques américains.

Comment mesurer correctement un joint torique ?

Pour commencer, procurez-vous un instrument de mesure comme une règle, un mètre ruban ou mieux, un pied à coulisse. Posez votre joint torique sur une surface plane afin de le mesurer précisément. Vous devrez ensuite prendre les mesures du diamètre intérieur et du diamètre de tore.

Si vous mesurez un joint placé dans une gorge (par exemple le joint d’un robinet), vous pouvez mesurer directement l’emplacement du joint torique. En effet, l’ancien joint pourrait être détendu ou abîmé et fausser vos calculs. Si vous n’êtes pas sûr de vos mesures, lors de l’achat de votre futur joint, préférez un diamètre un peu plus petit : vous pourrez l’étirer légèrement.

Si vous avez besoin des dimensions d’un joint placé sur une surface plane ou en biseau, il est préférable de mesurer l’ancien joint. Pour le diamètre intérieur, choisissez un o-ring du même diamètre ou du diamètre inférieur. En revanche, pour le diamètre de tore, sélectionnez un diamètre identique ou un diamètre un brin plus épais.

Une fois mesuré, comparez les dimensions avec notre catalogue afin d’identifier le produit qui correspond le mieux. La structure de notre référencement peut aussi vous aider à trouver rapidement la bonne pièce.

Par exemple, avec la référence JOINT TORIQUE 10x2 NBR70 :

• « 10 » correspond au Diamètre Intérieur 10 mm
• « 2 » correspond au Diamètre de Tore 2 mm
• NBR correspond à la matière
• « 70 » correspond à la dureté de la matière en Shore

Comment installer un joint torique ?

Installer un joint torique, c’est très simple ! Posez-vous près d’une surface plane et propre. Si besoin, appliquez une fine couche de lubrifiant compatible avec le matériau du joint. Cela facilite l’installation et réduit les risques de torsion ou d’endommagement. Puis, étirez doucement le joint pour éviter qu’il ne se déforme ou ne s’abîme. Placez-le uniformément sans le pincer ni le tordre. Enfin, vérifiez l’ajustement afin de vous assurer qu’il est bien positionné, sans bosse ni torsion.
