Dimension d’un joint torique : guide complet

Naviguer parmi les centaines de références de joints toriques peut vite devenir un vrai casse-tête, surtout face à l’enjeu de la dimension idéale. Avec toute l’expertise du site Mrjointtorique.fr, découvrez ce qui conditionne la performance d’un joint torique : ses dimensions, la méthode de mesure précise, les principaux critères de choix, sans oublier les erreurs fréquentes à éviter.

Plongez dans l’univers des normes as568, iso ou din, comparez grâce à nos tableaux et adoptez une démarche fiable pour garantir l’étanchéité et la longévité de vos équipements.

Pourquoi la dimension d’un joint torique est-elle aussi importante ?

Le joint torique se glisse dans de nombreux mécanismes industriels autant que dans des applications domestiques. Sa fonction première reste d’assurer l’étanchéité entre deux surfaces ou composants en éliminant le risque de fuite. Mais ce rôle n’est vraiment rempli que si le joint s’ajuste parfaitement : une mauvaise dimension entraîne souvent perte de pression, usure prématurée, voire dysfonctionnement total de l’assemblage.

Certains chiffres parlent d’eux-mêmes : plus de 60 % des échecs d’étanchéité seraient liés à une erreur sur la dimension ou le mauvais choix du matériau. Autrement dit, investir du temps dans la mesure précise évite nombre de déconvenues coûteuses et garantit une utilisation durable du joint torique.

Quels sont les paramètres essentiels pour mesurer un joint torique ?

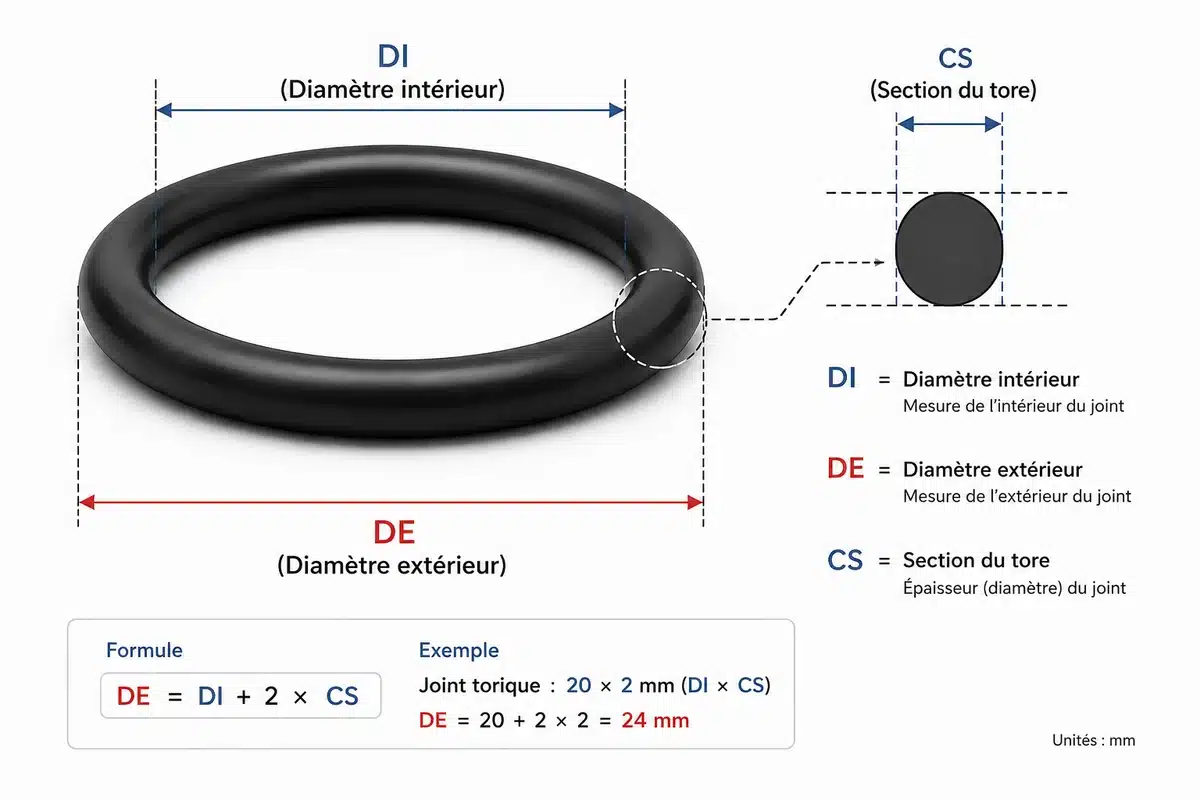

Quand on parle « dimension » dans le jargon des joints toriques, deux données principales ressortent systématiquement : le diamètre intérieur, le diamètre de tore (ou épaisseur). Pour obtenir ces mesures précises, certains outils et méthodes s’imposent.

Chaque paramètre mérite une vigilance particulière et influence directement l’efficacité d’étanchéité. Prendre une mesure approximative conduit à un ajustement bancal, même avec un matériau premium comme le FKM ou le caoutchouc NBR.

Comment mesurer correctement chaque dimension clé ?

La mesure des joints toriques nécessite quelques instruments simples mais précis, tels qu’un pied à coulisse digital ou un micromètre. Le diamètre intérieur d’un joint torique se relève en plaçant le joint sur une surface plane puis en vérifiant la distance entre les bords intérieurs. Pour l’épaisseur, il suffit de presser légèrement le pied à coulisse sur la section circulaire du tore.

Une astuce méconnue consiste à lisser délicatement le joint avec un chiffon avant mesure, car toute saleté fausse les résultats. Ce détail fait parfois la différence entre une pièce qui fuit et une autre irréprochable.

Conseils pratiques pour éviter les erreurs courantes

Il arrive régulièrement que l’on confonde diamètre extérieur et diamètre intérieur, ce qui oriente vers un modèle inadapté. Penser à vérifier également la norme, as568 (USA), ISO 3601 (Internationale), DIN 3771 (Allemande)) selon votre application technique : la correspondance exacte assure compatibilité et sécurité lors de l’installation.

Ne sous-estimez jamais l’influence de la température ou du milieu chimique. Certains matériaux changent de volume sous l’effet de la chaleur ou de solvants spécifiques, modifiant ainsi l’appui du joint torique sur les parois à étancher.

Quelles dimensions standard de joints toriques existe-t-il sur le marché ?

L’éventail est vaste : les fabricants ont développé des centaines de combinaisons couvrant presque toutes les utilisations imaginables. Dans le détail, les tailles suivent généralement des normes établies, chacune référencée sur les catalogues spécialisés via un tableau des tailles très précis.

Voici un exemple adapté d’un tableau de correspondance utile lors de vos recherches :

📏 Dimension	⚡ Norme	🔎 Diamètre intérieur (mm)	🔵 Épaisseur (section mm)	🟢 Matériau recommandé
Taille 010	as568	7,65	1,78	NBR
Taille 112	ISO 3601	9,19	2,62	FKM
Taille DIN 20,63×2,62	DIN 3771	20,63	2,62	Élastomère

Selon l’application, le diamètre intérieur varie de moins d’un millimètre à plusieurs centimètres. De leur côté, l’épaisseur ou diamètre du tore fluctue typiquement entre 1 et 6 mm, avec des exceptions possibles pour des usages spécifiques.

Comment choisir la bonne dimension : quels sont les critères à privilégier ?

Le dimensionnement optimal repose sur l’adéquation parfaite avec l’alésage (pour le diamètre intérieur), la rainure (hauteur correspondant au diamètre de tore) et le fluide concerné. Les critères sélectionnés impactent la durabilité autant que la facilité d’installation.

Passez systématiquement en revue les points suivants avant tout achat :

• 📐 Compatibilité avec la gorge/rainure prévue dans l’équipement
• 🧪 Type de fluide en contact (eau, huile, acide…)
• 🏭 Température de fonctionnement habituelle et ponctuelle
• 💪 Résistance mécanique attendue (pression interne ou externe)
• 🎯 Respect strict de la norme (AS568, ISO 3601, DIN 3771)

Un joint torique mal ajusté laisse passer environ 30 % de fuites en plus dès la première utilisation, même lorsque le matériau choisi affiche une résistance remarquable.

Si vous hésitez, demandez toujours conseil ou comparez les dimensions avec celles relevées sur l’ancien joint encore en place lorsqu’il n’est pas trop altéré.

Normes et standards : comment s’y retrouver parmi AS568, ISO 3601, DIN 3771 ?

Les différentes industries ont normalisé les dimensions types pour harmoniser maintenance et ingénierie à travers le monde. Trois références dominent le secteur : la norme américaine AS568, l’internationale ISO 3601 et la géante allemande DIN 3771.

Chaque standard définit précisément les couples “diamètre intérieur / diamètre de tore” autorisés. Toujours se référer à ces documents : cela permet d’éviter les erreurs d’équivalence lors d’importations ou de remplacements transnationaux.

• 📚 AS568 : plébiscitée dans le secteur hydraulique nord-américain
• 🌍 ISO 3601 : universelle, adaptée aux marchés mondiaux
• 🇩🇪 DIN 3771 : incontournable en Allemagne, très présente en Europe continentale

Grâce à ces standards, établir un tableau des tailles devient très simple, favorisant la logistique, la production en série et limitant les risques d’erreur humaine lors de la préparation des pièces.

Exemples concrets et cas de figure pour illustrer l’importance des dimensions

Prenons le cas d’un assembleur industriel devant équiper un compresseur : utiliser un joint torique de 0,5 mm trop large réduit immédiatement la capacité d’absorption de pression de 12 %. Sur une pompe à eau domestique, installer un joint dont le diamètre intérieur excède la rainure provoque un écrasement excessif et une détérioration visible après seulement quelques heures.

Dans la réparation automobile, respecter la correspondance stricte paraît indispensable. Entre deux modèles proches, la moindre variation dans la mesure des joints toriques expose à des pertes de lubrifiant ou à la formation de microfissures dans le caoutchouc choisi.

• 🚗 Remplacement sur circuit hydraulique : besoin d’un diamètre intérieur précis et d’une épaisseur identique à l’origine
• 🏠 Réparation robinetterie : attention à ne jamais choisir une section “à peu près compatible”, sous peine de fuite continue
• 🛠️ Utilisation alimentaire : impératif de sélectionner des matériaux conformes (NBR, FKM) et parfaitement adaptés à la taille des gorges et tubes concernés

FAQ dimension joint torique

Comment interpréter un code dimensionnel de joint torique ?

Un code dimensionnel reflète le diamètre intérieur et la section (épaisseur) du joint torique, exprimés selon la norme choisie (ex : 25×3 indique un diamètre intérieur de 25 mm pour une section de 3 mm). Prendre garde aux unités utilisées : certaines normes oscillent entre pouces et millimètres, rendant la conversion incontournable pour s’assurer d’une compatibilité véritable.

🧮 Code	🔸 Interprétation
24×2,5	Diamètre intérieur 24 mm, section 2,5 mm
AS568-210	Diamètre intérieur normé AS568, voir tableau spécifique

Quels matériels utiliser pour mesurer la dimension d’un joint torique ?

Les meilleurs instruments restent le pied à coulisse numérique pour la précision au dixième de millimètre, associé idéalement à une cale de mesure pour des petits diamètres. Prévoir également une loupe pour identifier les défauts ou déformations éventuels. Mesurer sur une surface plane afin de garantir stabilité et fiabilité de la mesure, même pour des joints toriques de petit calibre ou légèrement ovalisés.

• 🧰 Pied à coulisse digital
• 🔍 Cône de mesure
• 📏 Règle souple (en complément)

Peut-on interchanger des dimensions proches pour dépanner temporairement ?

Dépanner avec une dimension voisine expose à des risques élevés : le joint peut fuir rapidement, subir une usure accélérée, voire provoquer une panne grave. Même pour une courte période, il reste préférable de remplacer par une référence à la dimension exacte recommandée. La tolérance admise dans les catalogues demeure souvent inférieure à 0,1 mm.

1. ❌ Risque de fuite élevée
2. ⏳ Durée de vie réduite
3. 🔒 Perte de garantie possible sur l’installation

Suivant norme ISO 3601:

Tolérance pour le diamètre intérieur ⌀ d1:

Tolérance ⌀ d1 = ± [(⌀ d1 × 0,95 × 0,009) + 0,11]

Tolérance pour diamètre de Tore ⌀ d2

Tolérances ISO 3601-1 pour Diamètre de Tore (⌀d2)

⌀d2 (mm)	Tolérance (± mm)
1,00 – 1,80	± 0,08
1,90 – 2,65	± 0,09
2,70 – 3,55	± 0,10
3,60 – 4,55	± 0,11
4,60 – 5,45	± 0,13
5,50 – 6,75	± 0,15
6,80 – 8,55	± 0,18
